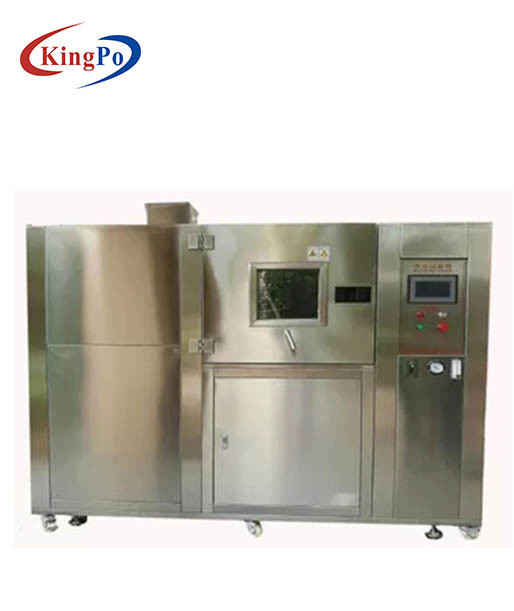

15KW περιβαλλοντικό σύστημα ελέγχου οθόνης αφής PLC αιθουσών δοκιμής


Σκοπός

Σκόνη (< 150="">

Πρότυπα

Mil-STD-810G.

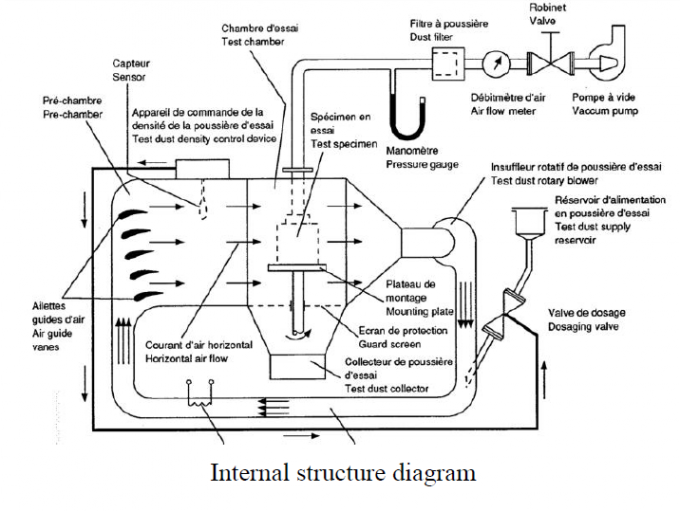

Αρχές σχεδίου

Η δομή της είναι μια χοάνη, μια συλλέγοντας τρύπα για τη σκόνη στο κατώτατο σημείο, στη δεξιά πλευρά αυτής της τρύπας είναι εξοπλισμένος με έναν κολπίσκο αναρρόφησης του κυκλοφορώντας ανεμιστήρα στροβίλων. Στείλετε την αντλημένη σκόνη στο κατώτατο σημείο της εσωτερικής αίθουσας και έπειτα στη αριστερή πλευρά και πηγαίνετε προς τα πάνω φυσήξτε τη σκόνη στην αίθουσα δοκιμής από τη αριστερή πλευρά η σκόνη πρέπει να είναι ανθισμένα rightwards σε μια οριζόντια κατεύθυνση και να αρχίσει έπειτα την κυκλοφορία

Υλικό

1. Υλικό: SUS304 πιάτο ανοξείδωτου

3. Πόρτα αιθουσών με ένα μεγάλο παράθυρο παρατήρησης

4. Μοναδικό σχέδιο αγωγών, για να εξασφαλίσει τη συγκέντρωση της ελασματικής ελασματικής ροής ροής

5. Βασική δομή: Κιβώτιο προγενέστερης επεξεργασίας, αίθουσα δοκιμής, κενός λιμένας, κιβώτιο σκόνης, κυκλοφορώντας συσκευή σκόνης, κενό σύστημα, δεξαμενή σκόνης, βαλβίδα ροής, σύστημα θέρμανσης, backflow vane, ιπποδρόμιο δειγμάτων, οθόνη, μετρητής συγκέντρωσης και ούτω καθεξής.

Τεχνικές παράμετροι

1, πρότυπο: KP-DCJB1000

2, μέγεθος στούντιο (χιλ.): 1000X1000X1000MM (W × Δ × Χ)

3, διαστάσεις (χιλ.): 3700X1600X2100MM (W × Δ × Χ)

7, σκόνη: διάμετρος <150>

8, μέσα στην αίθουσα, η συγκέντρωση σκόνης καθ'οδόν είναι 10.6G/μ ³ ± 7G

9, ταχύτητα ροών αέρος: 8.9m/s ± 1,5 (διευθετήσιμα)

10, σύνθεση σκόνης: Ca$l*CO3, MgCO 3, MgO, TiO 2: 5%

Σιδηρικό οξείδιο (Φε 2 Ο 3): 10±5%

Οξείδιο αργιλίου (Al 2 Ο 3): 20±10%

Διοξείδιο πυριτίου (SiO 2): υπόλοιπος ποσοστό (50 80%)

11, θερμοκρασία: 23-80C °

12, το ποσοστό αλλαγής θερμοκρασίας: ≥ 3C °

13, λειτουργία: φυσώντας σκόνη, φυσώντας άμμος, πτώση σκόνης (υψηλής θερμοκρασίας λειτουργία)

14, περιβαλλοντικές απαιτήσεις: 22 ℃ ± 3.

15, παροχή ηλεκτρικού ρεύματος: 3Phase 380V, δύναμη: 15KW 50HZ

Σύστημα ελέγχου

1. PLC και ευφυές σύστημα ελέγχου οθόνης αφής

2. PT100 αισθητήρας δοκιμής

3. Μετρητής συγκέντρωσης άμμου και σκόνης

4. Ανεμόμετρο (φορητό) για να ρυθμίσει τη ταχύτητα ανέμου πρίν εξετάζει.

5. Προστασία πέρα-θερμοκρασίας οργάνων

6. Προστασία απώλειας φάσης δύναμης

7. Διακόπτης διαρροής

8. Δύναμη: AC380V 50Hz

9. Πόρτα: μετριασμένη πόρτα γυαλιού

10. Κενή αντλία 60-600L/Χ

11. Ρυθμίζοντας βαλβίδα, ακροφύσιο, ρυθμιστής πίεσης

12. Ελεγκτής: Υιοθετήστε τον προγραμματίσημο ελεγκτή (αυτός ο ελεγκτής έχει πολλά είδη αυθαίρετα οι λειτουργίες ελέγχου όπως κατωτέρω)

a. χρόνος σκόνης φυσήγματος (στάση, χτύπημα) h/m/s adjustableb. Το κύκλος ζωών: διευθετήσιμος

c. Χρόνος δοκιμής προεπιλογής: 0s ~ 999h99m99s διευθετήσιμο

d. Δύναμη σε: από - on-off
