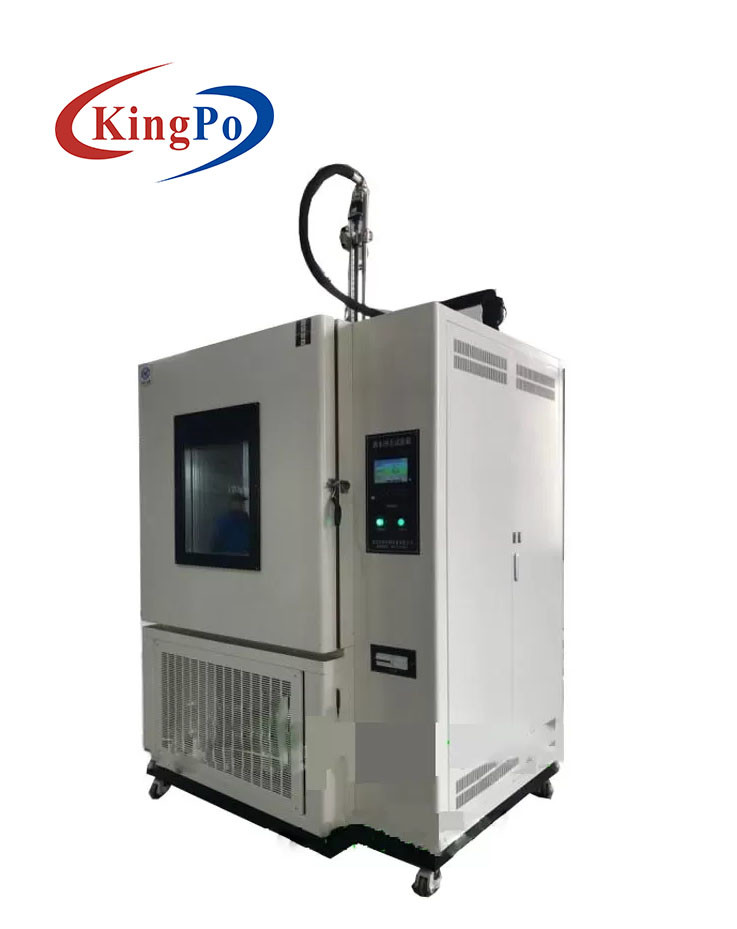

Εξοπλισμός δοκιμής εμβάπτισης κλονισμού νερού πάγου
Πρότυπα
Ο εξοπλισμός δοκιμής εμβάπτισης κλονισμού νερού πάγου σχεδιάζεται και παράγεται ως πρότυπα του ISO 167504:2010 5.4.3.
Μέθοδος δοκιμής
Συνδέστε το DUT με τον εξοπλισμό δοκιμής. Λειτουργήστε το DUT σε έναν φούρνο TMAX ζεστού αέρα
για τον καθορισμένο χρόνο εκμετάλλευσης, το τ h.With η συσκευή που λειτουργεί ακόμα, το καταδύεται για 5 λ. σε μια δεξαμενή νερού πάγου στη μίσθωση 10mm βαθιά.
Παράμετρος:
|
Μέγεθος στούντιο
|
100×105×108 (D×W×H) εκατ.
|
|
Σειρά θερμοκρασίας
|
RT+10℃~160℃
|
|
Ποσοστό θέρμανσης
|
RT+10℃~160℃≤40min
|
|
Υγρό μέσο δοκιμής
|
εξιοντισμένο νερό ή +5%NaCl
|
|
Όγκος δεξαμενών νερού
|
Περίπου 100L (ανακάτωμα μηχανών, κατώτατη κλίση, εύκολη να καθαρίσει την αποξήρανση)
|
|
Θερμοκρασία ύδατος
|
(0~+4) ℃
|
|
Ποσοστό ψύξης
|
Σε υψηλής θερμοκρασίας, η θερμοκρασία ύδατος πρέπει να είναι σταθερή σε 2 °C σε 30 λεπτά, και 160 °C στο κιβώτιο δοκιμής.
|
|
Χρόνος βύθισης
|
5min
|
|
Χρόνος εκμετάλλευσης, τ χ σε Tmax
|
Ι το χ ή μέχρι τη σταθεροποίηση θερμοκρασίας DUT επιτυγχάνεται.
|
|
Διάρκεια μετάβασης
|
< 20s=""> |
|
Ρευστό δοκιμής
|
εξιοντισμένο νερό.
|
Εισαγωγή στο δομικό σχέδιο
1. Το εξωτερικό περίβλημα του εξοπλισμού αποτελείται από CNC πιάτων χάλυβα 2mm γαλβανισμένη την υψηλή ποιότητα εργαλειομηχανή, και η επιφάνεια του εξωτερικού περιβλήματος ψεκάζεται, το οποίο είναι ομαλότερο και όμορφο.
2, το σκάφος της γραμμής είναι υψηλής ποιότητας επιτροπή καθρεφτών ανοξείδωτου SUS316 προκειμένου να διευκολυνθούν η ανακύκλωση του μέσου δοκιμής και ο καθαρισμός μετά από το Zui, το κατώτατο σημείο του στούντιο εξοπλισμού σχεδιάζεται ως χοάνη
3, υλικό μόνωσης: το βαμβάκι φίμπεργκλας υψηλής πυκνότητας για να εξασφαλίσει απόδοση μόνωσης, διατηρεί την εσωτερική ισορροπία και τη σταθερή θερμοκρασία
4. Στην πόρτα παρέχεται ένα διαφανές παράθυρο για την παρατήρηση της αλλαγής του εσωτερικού δείγματος, και το παράθυρο παρατήρησης αποτελείται από το πολυστρωματικό κοίλο μετριασμένο γυαλί
5. Το σύστημα μίξης υιοθετεί τη long-axis μηχανή ανεμιστήρων και το high-low στροφείο πολυ-φτερών ανοξείδωτου θερμοκρασίας ανθεκτικό για να επιτύχει τον κάθετο κύκλο διάχυσης μεταφοράς κάθετο, έτσι ώστε η θερμοκρασία και η υγρασία στο εργαστήριο είναι ομοιόμορφες και σταθερές
6. Η υψηλής θερμοκρασίας ανθεκτική υψηλής αντοχής σφραγίζοντας λουρίδα διπλός-στρώματος χρησιμοποιείται μεταξύ της πόρτας και του γραφείου για να εξασφαλίσει τη σφράγιση της περιοχής δοκιμής. Το εσωτερικό υλικό πορτών της πόρτας αποτελείται από το ανοξείδωτο, και η λαβή πορτών γίνεται χωρίς αντίδραση, η οποία καθιστά τη λειτουργία ευκολότερη
7. Η τρύπα δοκιμής (αριστερή πλευρά της μηχανής) μπορεί να χρησιμοποιηθεί για το εξωτερικό καλώδιο τροφοδοσίας δοκιμής ή το καλώδιο σημάτων (άνοιγμα 100mm)
8. Το σύστημα ψύξης του εξοπλισμού εγκαθίσταται στο κατώτατο σημείο, και ο συμπιεστής εισάγεται από το εμπορικό σήμα Taikang στη Γαλλία για να εξασφαλίσει την επίδραση και την αξιοπιστία ψύξης.
9. Το κατώτατο σημείο της μηχανής είναι εξοπλισμένο με μια σταθερή υψηλή ποιότητα PU κινητή ρόδα, που μπορεί εύκολα να κινήσει τη μηχανή προς την οριζόμενη θέση, και να καθορίσει τον τροχίσκο μετά από το Zui
10. Το μέρος ελέγχου του εξοπλισμού σχεδιάζεται στη δεξιά πλευρά του εξοπλισμού. Διανέμεται με τον ελεγκτή θερμοκρασίας και το διακόπτη ελέγχου. Είναι εύκολο να λειτουργήσει, απλό και εύκολο να διατηρηθεί.
Όροι χρήσης εξοπλισμού
1. η περιβαλλοντική θερμοκρασία: 5 ° Γ ~ +32 ° Γ
2. Περιβαλλοντική υγρασία: ≤85%
3. απαιτήσεις δύναμης: AC380 (±10%) τριφασικό σύστημα πέντε-καλωδίων Β/50HZ
4. προ-εγκατεστημένη ικανότητα: περίπου 11KW
