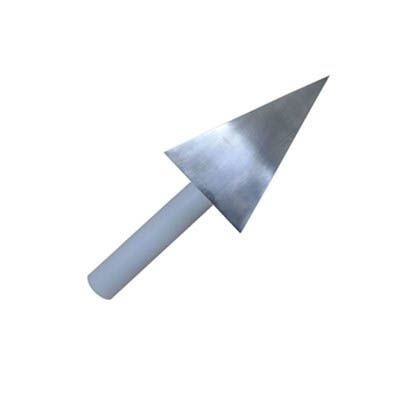

Σχήμα ελέγχων UL1278 τριγώνων 10.3 SM208

Σχήμα ελέγχων UL1278 τριγώνων 10.3 SM208:

Προσαρμόζεται στην τυποποιημένη απαίτηση του σχήματος UL1278 10.3. Η λαβή αποτελείται από το νάυλον και ο έλεγχος αποτελείται από το ανοξείδωτο.

Το στοιχείο θέρμανσης και οποιοδήποτε μέρος της συνέλευσης στοιχείων (όπως μια υποστήριξη στοιχείων, μια θήκη και παρόμοια μέρη) έτσι θα φρουρηθούν ότι το εύφλεκτο υλικό καθώς επίσης και τα πρόσωπα θα προστατευθούν από την επαφή του.

Δείγμα δοκιμής: Στοιχεία θέρμανσης.

Χαρακτηριστικό γνώρισμα: Η νάυλον λαβή + ο έλεγχος, αυτό κατασκευάζονται σύμφωνα με τον τυποποιημένο αριθμό.

Πρότυπα αναφοράς UL1278 κατωτέρω:

10 η φύλαξη των στοιχείων θέρμανσης 10,1 γενικον το 10.1.1 το στοιχείο θέρμανσης και οποιοδήποτε μέρος της συνέλευσης στοιχείων (όπως μια υποστήριξη στοιχείων, μια θήκη, και παρόμοια μέρη) έτσι θα φρουρηθεί ότι το εύφλεκτο υλικό καθώς επίσης και τα πρόσωπα θα προστατευθούν από την επαφή του.

10.1.2 οποιεσδήποτε προβολές θερμαστρών όπως οι φρουρές ή τα κάγκελα που προορίζονται να φρουρήσουν τις καυτές επιφάνειες θερμαστρών θα εξασφαλιστούν θετικά στη θερμάστρα όπως με τις βίδες, τα καρφιά ή τη συγκόλληση ή τη συμμετοχή στις αυλακώσεις έτσι ώστε δεν μπορούν να αφαιρεθούν χωρίς τη χρήση των εργαλείων, του σπασίματος ή μόνιμης κάμψη ή της διαστρέβλωσης.

10.1.3 η αποδοχή μιας φρουράς κρίνεται όσον αφορά τη γενική χρησιμότητά της και και όσον αφορά τη μορφή και το μέγεθος ή τις δύο από τις ενάρξεις σε το, από κοινού με την απόσταση της φρουράς το στοιχείο θέρμανσης και τα άλλα υψηλής θερμοκρασίας μέρη που αναφέρονται από τις 10.1.1. Εκτός από όπως σημειώνεται τις 10.1.5, ένα άνοιγμα σε μια φρουρά θεωρείται αποδεκτό εάν, με τη θερμάστρα σε οποιαδήποτε προοριζόμενη λειτουργούσα θέση, οι ακόλουθοι όροι ικανοποιούνται:

a) Η μορφή και το μέγεθος ενός ανοίγματος είναι τέτοια που ένα μανόμετρο ελέγχου ακριβείας υπό μορφή σωστός-κυκλικού κώνου που έχει μια διάμετρο βάσεων 2-3/4 ιντσών (69,9 χιλ.) και ένα ύψος 5-1/2 ιντσών (139.7mm), βλέπει το σχήμα 10.1, αποτρέπονται από να αγγίξουν το στοιχείο θέρμανσης και τα άλλα υψηλής θερμοκρασίας μέρη όταν παρεμβάλλεται ο έλεγχος κώνων, κορυφή πρώτα, σε οποιοδήποτε τρόπο. Δείτε τις 10.1.4.

b) Η μορφή και το μέγεθος ενός ανοίγματος που επιτρέπει στην κάθετα προς τα κάτω είσοδο ενός ελέγχου φραγμών τη 1/2 ίντσα (12,7 χιλ.) ευρέως και τη 1/16 ίντσα (1,6 χιλ.) πυκνά, βλέπουν το σχήμα 10.2, είναι τέτοια που ένας έλεγχος τριγώνων 1/16 ίντσα παχύς και υπό μορφή ισοσκελούς τριγώνου που έχει μια βάση 2-3/4 ιντσών και ένα ύψος 5-1/2 ιντσών, βλέπει το σχήμα 10.3, αποτρέπονται από να αγγίξουν το στοιχείο θέρμανσης και τα άλλα υψηλής θερμοκρασίας μέρη όταν παρεμβάλλεται ο έλεγχος τριγώνων, κορυφή πρώτα, σε οποιοδήποτε τρόπο. Η δοκιμή ενός ανοίγματος με τον έλεγχο τριγώνων ισχύει επίσης όπου η κάθετα προς τα κάτω εισαγωγή του φραγμού αποτρέπεται και από την κατασκευή της φρουράς, τη χρήση ενός πρόσθετου εμποδίου, ή τις δύο, εκτός αν ο κάθετα εφαρμοσμένος φραγμός τείνει να εκτραπεί εξωτερικά - δηλ., μακρυά από τη φρουρά.

c) Ο τομέας ενός ανοίγματος σε ένα ουσιαστικά κάθετο πρόσωπο μιας φρουράς είναι όχι περισσότερες από 3-1/4 τετραγωνικές ίντσες (2100 mm2) εάν το μέγεθος ή/και η μορφή του ανοίγματος επιτρέπουν την είσοδο από οποιαδήποτε οριζόντια κατεύθυνση ενός κάθετα προσανατολισμένου ελέγχου ίντσας ράβδων 1/16 στη διάμετρο και 2-3/4 ίντσα μακρύς, δείτε το σχήμα 10.4. Επίσης, δείτε το σχήμα 10.5.
