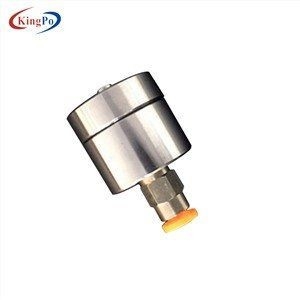

ISO 80369 αρσενικός συνδετήρας 7 μετρητών C.4 C.6 Luer φιαγμένος από χάλυβα σκληρότητας

ΣΧΉΜΑ C.4 του ISO 80369-7 και αρσενικός Luer συνδετήρας αναφοράς C.6 φιαγμένος από χάλυβα σκληρότητας

Ο ISO 803697:2016 ακυρώνει και αντικαθιστά την πρώτη έκδοση ISO 5941:1986 και τη δεύτερη έκδοση του ISO 5942:1998, προτάσεις, subclauses, πίνακες, αριθμοί, και τα παραρτήματα των οποίων έχουν παγιωθεί και έχουν αναθεωρηθεί τεχνικά. Λόγω αυτού, οι συνδέσεις του ISO 594 πρέπει να εξεταστούν ανά απαιτήσεις του ISO 80369-7. Διαβάστε: Συζήτηση σχετικά με την αλλαγή.

Συμβατότητα/ανταλλαξιμότητα

Μεταξύ του σύκου C.4 του ISO 594/2 σύκο 7 και του ISO 80369-7
Ο ISO 594/2 σχήμα 7 αρσενική κωνική συναρμολόγηση αναφοράς Luer αντικαθίσταται από τον αρσενικό Luer του ISO 80369-7 συνδετήρα αναφοράς σύκων C.4. Το σχήμα C.4 του ISO 80369-7 είναι ίδιο με το ISO 594/2 σχήμα 7 συναρμολόγηση αναφοράς. Το σύκο C.4 και ISO 594/2 σύκο 7 του ISO 80369-7 είναι απολύτως ανταλλάξιμο. Εάν ζητάτε ένα απόσπασμα για το νέο ISO 594/2 σύκο 7 συνδετήρας αναφοράς από μας θα αναφέρουμε ένα στοιχείο που θα περάσει και τις απαιτήσεις του ISO 594 και του ISO 80369-7. Δίδυμο-DUO-marked και δίδυμο-θα πιστοποιηθεί και στις δύο προδιαγραφές.

Μεταξύ του σύκου C.6 του ISO 594/2 σύκο 8 και του ISO 80369-7
Ο ISO 594/2 σχήμα 8 αρσενική κωνική συναρμολόγηση αναφοράς Luer αντικαθίσταται από τον αρσενικό Luer του ISO 80369-7 συνδετήρα αναφοράς σύκων C.6. Το σχήμα C.6 του ISO 80369-7 είναι ίδιο με το ISO 594/2 σχήμα 8 συναρμολόγηση αναφοράς. Το σύκο C.6 και ISO 594/2 Fig86 του ISO 80369-7 είναι απολύτως ανταλλάξιμο. Εάν ζητάτε ένα απόσπασμα για το νέο ISO 594/2 σύκο 8 συνδετήρας αναφοράς από μας θα αναφέρουμε ένα στοιχείο που θα περάσει και τις απαιτήσεις του ISO 594 και του ISO 80369-7. Δίδυμο-DUO-marked και δίδυμο-θα πιστοποιηθεί και στις δύο προδιαγραφές.

Γενικές λεπτομέρειες κατασκευής:
Κράτηση με τις απαιτήσεις του ISO 80369-7 οι συνδετήρες αναφοράς που πωλούμε είμαστε από το ανοξείδωτο. Έχουν τις λεπτομέρειες σχεδίου που δεν διευκρινίζονται στο ISO 80369-7 και που επιτρέπουν στη σύνδεση για να εξετάσουν τον εξοπλισμό. Αυτές οι λεπτομέρειες σχεδίου ποικίλλουν από τον κατασκευαστή είναι έτσι σίγουρες ότι καταλαβαίνετε τη διαμόρφωση ενώπιον σας διαταγή ο συνδετήρας αναφοράς. Οι συνδετήρες αναφοράς του ISO 80369 είναι ένα αναπόσπαστο τμήμα της δοκιμής βελόνων και συρίγγων Luer.


Χρήσεις για
Σύκο C.4 του ISO 80369-7
Ο ISO 80369-7 αρσενικοί Luer συνδετήρες αναφοράς σχήματος C.4 χρησιμοποιείται για τη δοκιμή των θηλυκών συνδετήρων Luer για: Διαρροή Χωρισμός από το ξεβίδωμα Ράγισμα πίεσης και μη-interconnectable χαρακτηριστικά στο ISO 80369-7 Πρόταση 6 διευκρινισμένες δοκιμές.
Κατωτέρω είναι ο κατάλογος δοκιμών που ολοκληρώνονται με τη χρησιμοποίηση της αρσενικής Luer του ISO 80369-7 αναφοράς σύκων C.4

Συνδετήρας:
Πρόταση του ISO 80369-7…
4.1: Μη-αλληλοσυνδετικότητα
6.1: Ρευστή διαρροή
6.2: Sub-Atmospheric διαρροή αέρα πίεσης
6.3: Ράγισμα πίεσης
6.5: Αντίσταση στο χωρισμό από το ξεβίδωμα
