| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | KingPo |
| Πιστοποίηση: | ISO 17025 Calibration certificate |
| Ποσότητα παραγγελίας min: | 1 |
| Τιμή: | To be quoted |
| Συσκευασία λεπτομέρειες: | κιβώτιο ασφάλειας |
| Χρόνος παράδοσης: | 20~25 εργάσιμες ημέρες |
| Όροι πληρωμής: | 100% TT εκ των προτέρων |
| Δυνατότητα προσφοράς: | 3~5 μονάδες το μήνα |
| Ψηφιακή αξία τάσης: | 0 ~ 300V | Ψηφιακή αξία δύναμης: | 0~9KW |
|---|---|---|---|
| Κανάλι παραγωγής: | 3 | Εκτιμημένη διακόπτης τάση: | 250V ~ |
| Εκτιμημένο ρεύμα: | 10A, 13A, 16A, 20A | Λειτουργία προστασίας: | 1-99S |
| Επισημαίνω: | Εξοπλισμός δοκιμής των μόνων σταθεροποιημένος οδηγήσεων ελαφρύς,9KW ελαφρύς εξοπλισμός δοκιμής των οδηγήσεων,Μόνο σταθεροποιημένο κιβώτιο φορτίων λαμπτήρων |
||
Εξοπλισμός δοκιμής των μόνων σταθεροποιημένος οδηγήσεων ελαφρύς
Μόνο σταθεροποιημένο κιβώτιο φορτίων λαμπτήρων
Πρότυπα: Iec60669-1: πρόταση 19,3 και iec60669-2-1 του 2017: πρόταση 19,109 του 2015
Τεχνικές παράμετροι:
|
Στοιχείο |
Περιεχόμενο |
|
Δύναμη |
Ενιαία φάση με το έδαφος AC220V±5%/50Hz |
|
Ευφυές βιομηχανικό σύστημα ελέγχου |
ΕΠΙ: ΕΠΙ-810E Λογισμικό διαμόρφωσης: E5 Παλμογράφος: Tektronix ή Agilent Ενότητα αποκτήσεων: πολλαπλάσιος
ηλεκτροστατικός ψεκασμός σκονών επιφάνειας |
|
Ελεγκτής αντοχής διακοπτών |
Σταθμός: 3 ανεξάρτητοι σταθμοί δοκιμής Σύστημα ελέγχου: η σερβο μηχανή οθόνης αφής χρώματος LCD 7 ίντσας +PLC+, αυτό έχει μια διεπαφή επικοινωνίας, η οποία είναι κατάλληλη για τη σε απευθείας σύνδεση χρήση ή την επικοινωνία με άλλες συσκευές (όπως τα διάφορα φορτία), επιτρέποντας τη συλλογή δεδομένων και τις στατιστικές. Κτύπημα δοκιμής: 0.1~100mm, μπορούν να προετοιμαστούν Ταχύτητα δοκιμής: 0.1~200mm/s, μπορεί να προετοιμαστεί On/Off χρόνος: “” στην περίοδο θα είναι (25+5 0) % του συνολικού κύκλου και “από” την περίοδο (750 -5) %, 0.1~99.9 μπορεί να προετοιμαστεί Λειτουργούν ποσοστό: 3 - 40 φορές μπορεί να τεθεί, συνδεμένος με το κτύπημα δοκιμής, την ταχύτητα δοκιμής και τη on/off χρονική ρύθμιση Ανίχνευση συναγερμών: Ενσωματωμένο κύκλωμα ανίχνευσης, όταν ανιχνεύεται το προϊόν για να είναι αναρμόδιο, υπάρχει ένας ευδιάκριτος και οπτικός συναγερμός, και υπάρχουν υπαγορεύσεις κειμένων: 1)Όταν ο διακόπτης συνδέεται, η συνεχής διεξαγωγή εμφανίζεται 2)Όταν η ηλεκτροπληξία καίει έξω, δεν μπορεί να συνδεθεί 3)Όταν η αρίθμηση φθάνει. Λιμένας σύνδεσης φορτίων: τα διαφορετικά φορτία δοκιμής μπορούν να συνδεθούν όπως απαιτούνται, όπως το φορτίο λαμπτήρων ινών βολφραμίου, εξωτερικά σταθεροποιημένο φορτίο λαμπτήρων, φορτίο TV, επαγωγικό φορτίο, χωρητικό φορτίο, φορτίο μηχανών και ούτω καθεξής. Διάσταση: W1250mm×D650mm×H1150mm Βάρος: 100kg. |
|
Μόνος-σταθεροποιημένο κιβώτιο φορτίων λαμπτήρων |
Ψηφιακή αξία τάσης: Σειρά 0 ~ 300V, ακρίβεια 0,5, Ψηφιακή αξία δύναμης: 0~9KW, ακρίβεια 0,5 Κανάλι παραγωγής: κανάλι 3 (δύο κανάλια είναι 250W και το άλλο κανάλι είναι 400W) Ο διακόπτης εκτίμησε την τάση: 250V ~, η τάση εισαγωγής είναι διευθετήσιμο, όλες οι λειτουργούσες παράμετροι τίθενται σε 250V~, συμπεριλαμβανομένου του W, Ipeak, I2t, και των τρεχόντων κυματοειδών εισροής. Εκτιμημένο τρέχον 10A, 13A, 16A, 20A τέσσερα προαιρετικό Κάθε συσκευή παρέχει μια κλείνοντας συσκευή ελέγχου (επίλεκτη λειτουργία «βαθμολόγησης» οθόνης αφής), είναι κάθε φορά στη διεξαγωγή γωνίας 90 βαθμού, αυτή η λειτουργία μπορεί να χρησιμοποιηθεί για την αρχικές βαθμολόγηση εξοπλισμού και την επαλήθευση μέτρησης. Με πολύ επάνω πολύ από τη λειτουργία προστασίας, ο χρόνος προστασίας 1 ~ 99S μπορεί να προετοιμαστεί, προστασία συναγερμών κλεισίματος. |
Εξεταστική αρχή:
Iec60669-1: 2017 και iec60669-2-1: 2015, μόνο για τους διακόπτες με μια εκτιμημένη τάση 250V.
Το κύκλωμα κιβωτίων φορτίων θα είναι σύμφωνα με το σχήμα 12b και clause19.3, με τη γέφυρα διορθωτών και τον πυκνωτή.

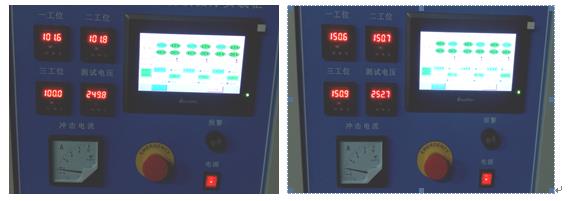

Επίδειξη συσκευών: Μετρητής και βολτόμετρο δύναμης στη συσκευή για.
Μέθοδος βαθμολόγησης:
Χειρωνακτικές διαδικασία δοκιμής και μέθοδος βαθμολόγησης: το δείγμα διακοπτών συνδέεται με το τερματικό παραγωγής του κιβωτίου φορτίων, ο παλμογράφος συνδέεται με το λιμένα βαθμολόγησης, και ένας 0,2 τυποποιημένος αντιστάτης επιπέδων (η αξία αντίστασης είναι 0,01 ωμ) συνδέεται σωρηδόν με το κύκλωμα διακοπτών, και η τάση πέρα από τον τυποποιημένο αντιστάτη διαβάζεται από έναν παλμογράφο, ο τύπος της διαίρεσης της τάσης με την αντίσταση για να λάβει το ρεύμα (I=U/R=U/0.01=100*U), το διάγραμμα κυματοειδούς μέτρησης (τυποποιημένο κυματοειδές GB16915.1-2014 για την αναφορά) είναι ο ακόλουθος:

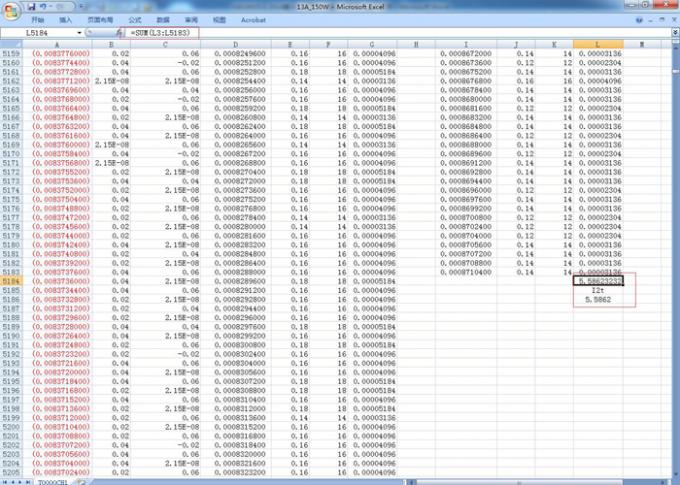

Το μετρημένο στοιχείο αντιγράφεται στον υπολογιστή, και το επιλεγε'ν σήμα τάσης υπολογίζεται από το λογισμικό του Excel. Διαιρέστε την τάση με την αντίσταση δειγματοληψίας (0,01 ωμ) για να λάβετε τη μετρημένη τρέχουσα αξία I=U/R=U/0.01=100*U.
Το στοιχείο κυματοειδούς 10A-100W παρουσιάζεται στον ακόλουθο πίνακα:
Προκειμένου να εξασφαλιστούν η συνέπεια και η σταθερότητα, το ανωτέρω στοιχείο απαιτεί περισσότερες από 5 μετρήσεις (συμπεριλαμβανομένου κρύος και καυτός), οι μετρημένες τιμές είναι μέσα στις απαιτήσεις των προτύπων.
Αυτόματη μέθοδος δοκιμής:
Εγκαταστήστε το δείγμα διακοπτών που εξετάζεται στον ελεγκτή αντοχής διακοπτών, έτσι ώστε το τερματικό διακοπτών συνδέεται με το μόνος-σταθεροποιημένο τερματικό παραγωγής κιβωτίων φορτίων λαμπτήρων, και η βιομηχανική γραμμή σημάτων υπολογιστών (παλμογράφος) συνδέεται με το λιμένα βαθμολόγησης. Όταν ο ελεγκτής αντοχής διακοπτών συνδέεται με το χειριστή κίνησης εντολής για να καταστήσει το διακόπτη κλειστό, το τρέχον κύμα που στέλνεται από το μόνος-σταθεροποιημένο κιβώτιο φορτίων λαμπτήρων ανοίγεται σε μια γωνία φάσης 90°, και ο βιομηχανικός υπολογιστής συλλέγει αυτόματα τις τρέχουσες αιχμές Ipeak, I2t, και τάση Β, και αυτόματος υπολογισμός, συγκρίνοντας τα τυποποιημένα στοιχεία, που δίνουν μια κατάλληλη κρίση αποτυχίας.
