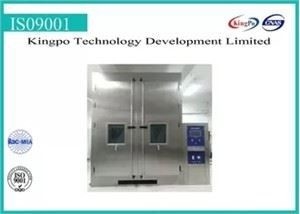

SUS304 στρατιωτική τυποποιημένη αίθουσα σκόνης εξεταστικού εξοπλισμού μπαταριών λίθιου

Τεχνική παράμετρος

Λειτουργούσα αίθουσα (χιλ.): 1000*1000*1000 (D×W×H)

Δομή και υλικό:

Αρχή σχεδίου:

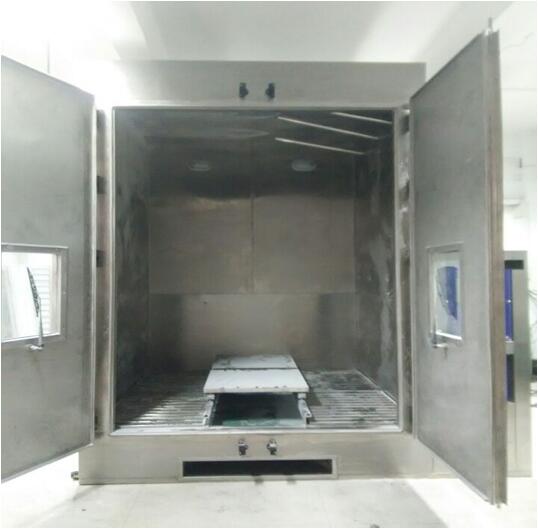

Η δομή της είναι μια χοάνη, μια συλλέγοντας τρύπα για τη σκόνη στο κατώτατο σημείο, στη δεξιά πλευρά αυτής της τρύπας είναι εξοπλισμένος με έναν κολπίσκο αναρρόφησης του κυκλοφορώντας ανεμιστήρα στροβίλων. Στείλετε την αντλημένη σκόνη στο κατώτατο σημείο της εσωτερικής αίθουσας και έπειτα στη αριστερή πλευρά και πηγαίνετε προς τα πάνω φυσήξτε τη σκόνη στην αίθουσα δοκιμής από τη αριστερή πλευρά η σκόνη πρέπει να είναι ανθισμένα rightwards σε μια οριζόντια κατεύθυνση και να αρχίσει έπειτα την κυκλοφορία (που παρουσιάζεται όπως επάνω από την εικόνα).

Υλικό και διαμόρφωση

1.Internal υλικό: sus304 ανοξείδωτο

2.External υλικό: ανοξείδωτο

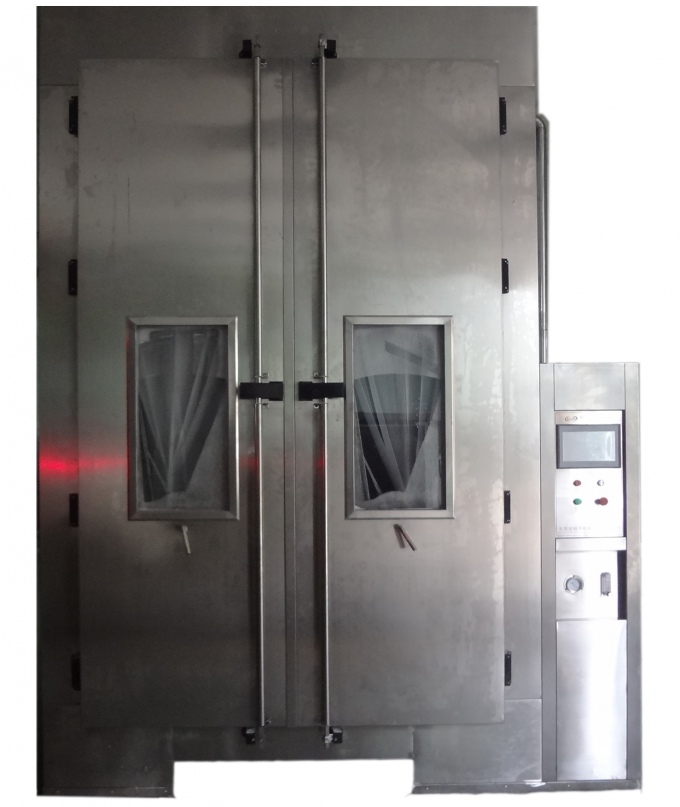

3.big το διαφανές παράθυρο στην πόρτα είναι κατάλληλο να παρατηρήσει το δείγμα κατά τη διάρκεια της δοκιμής

4.unique σχέδιο καναλιών αέρα για να το εξασφαλίσει ελασματική ροή προϊόντων με τη συγκέντρωση

5. Ο θαυμαστής χτυπήματος υιοθετεί το κοχύλι ανοξείδωτου, την υψηλές σφράγιση και την ταχύτητα φτερών, χαμηλού θορύβου

Τεχνική παράμετρος

1.fine σκόνη: κάτω από 75um

2.coarse σκόνη: κάτω από 150um

3.Dust συγκέντρωση: 5G/m ³ ±1.5

4.Flow ταχύτητα: 10-20m/s±1.5 (διευθετήσιμο)

5.Using ποσό σκόνης χαλαζία: 5kg/μ ³ (άμμος χαλαζία 70%, σκόνη κιμωλίας 15%, καολίνης 15%)

Σύστημα ελέγχου

ευφυές σύστημα ελέγχου οθόνης αφής 1.PLCand

2.PT100 αισθητήρας δοκιμής

3. μετρητής συγκέντρωσης σκόνης

4.anemometer (φορητός) ρυθμίστε την ταχύτητα αέρα πρίν εξετάζει

5.over temp. Προστασία στο όργανο

6.Phase προστασία απώλειας

7.Circuit σπάζοντας προστασία ενάντια στην τρέχουσα διαρροή

8.power: AC380 Β 50Hz

9.door: μετριασμένο γυαλί

10. κενή αντλία 60-600L/H

. ρυθμίζοντας βαλβίδα πίεσης 11, ακροφύσιο uction, τρία κομμάτια της ρύθμισης πίεσης

. ελεγκτής 12: προγραμματίσημος ελεγκτής (έχει κάτω από τις λειτουργίες ελέγχου που μπορούν να είναι θέτουν αυθαίρετα)

α. χρόνος σκόνης φυσήγματος (στάση, χτύπημα) h/m/s διευθετήσιμος

β. περίοδος κύκλων: αυθαίρετα διευθετήσιμος

γ. προετοιμασμένος εξεταστικός χρόνος: 0s~999h99m99s αυθαίρετα διευθετήσιμος

Δ. δύναμη σε: από--από

μέγεθος πλέγματος οθόνης μετάλλων: ονομαστική διάμετρος 50um, γραμμή--γραμμή καλωδίων διάστημα 75um ή κάτω από 150um

Ανεμιστήρας: Φυγοκεντρικός ανεμιστήρας PE

Σημείωση: αυτή η δοκιμή μπορεί να καλύψει τις απαιτήσεις της οικιακής συσκευής, των συσκευών χαμηλής τάσης, του αυτοκινήτου, των τμημάτων μηχανών και της εξωτερικής προστασίας κατοικίας σε GB2423, GB4706, GB4208 και το DIN (talcum 5KG η σκόνη θα είναι thown μέσα.)

Μερικός βοηθητικός κατάλογος:

(Σημείωση: cun=1/3 δεκατόμετρο, μια μονάδα του μήκους)

Συνθήκες εργασίας του εξοπλισμού δοκιμής άμμου και σκόνης:

1, θερμοκρασία: 15~35 " Γ Σχετική υγρασία: 25~75%R.H

2, χωρίς την ισχυρή δόνηση και ηλεκτρομαγνητική επίδραση γύρω

3, αίθουσα δοκιμής πρέπει να είναι σταθερή τοποθετημένη και να κρατήσουν την ισορροπία

4, θέση εγκατάστασης πρέπει να κρατήσουν τον καλό εξαερισμό, και χωρίς την ισχυρή ροή αέρος, την υψηλή σκόνη και διαβρωτικό υλικό.
