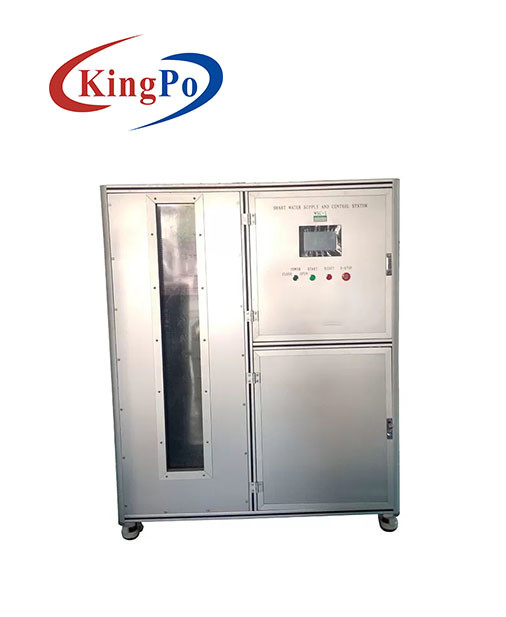

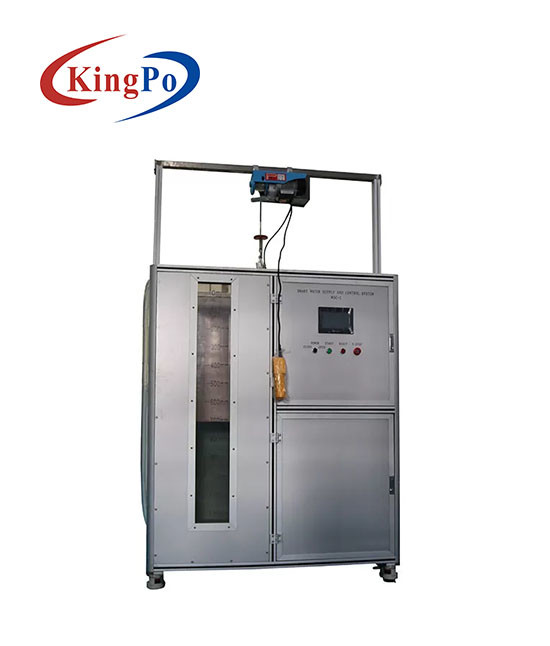

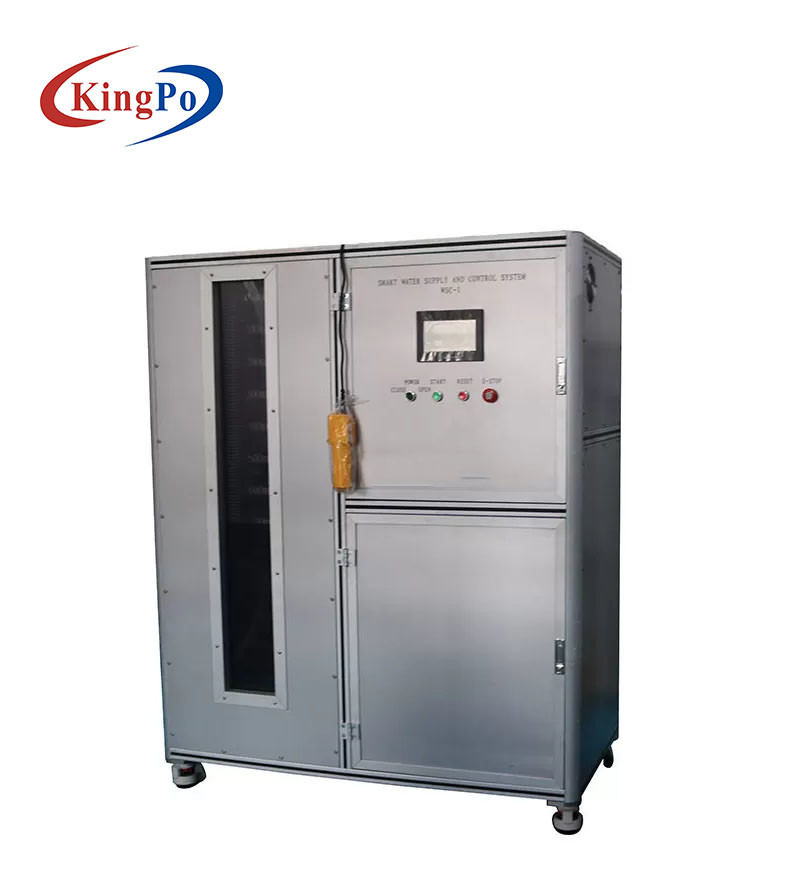

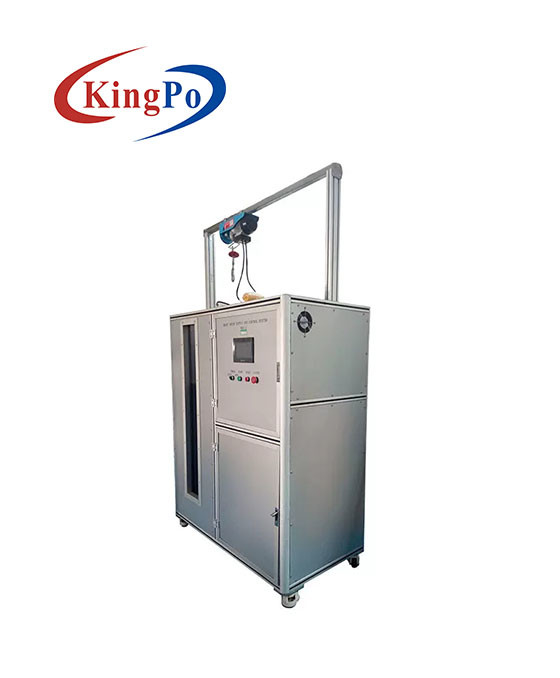

IEC60529 εξοπλισμός IPX1 δοκιμής προστασίας εισόδου στο σύστημα ελέγχου IPX6

1. Η έξυπνα παροχή νερού και το σύστημα ελέγχου ισχύουν σε:

(α) παροχή νερού για την αδιάβροχη δοκιμή IPX1~IPX6

(β) αυτόματος έλεγχος για ολόκληρο τον αδιάβροχο εξοπλισμό IPX1~IPX6

2. Μέθοδος παροχής νερού: σταθερή παροχή νερού θερμοκρασίας, σταθερή παροχή νερού ροής, σταθερή παροχή νερού πίεσης

3. Διαδικασία ελέγχου παροχής νερού: Αφότου προετοίμασε ο χρήστης την αξία θερμοκρασίας ύδατος, την αξία ροής του νερού και την αξία πίεσης νερού στην οθόνη αφής, τους ηλεκτρονικούς μετρητές ή το ψηφιακό όργανο ελέγχου μετρητών πίεσης σε πραγματικό χρόνο οι τρέχουσες τιμές, διαβάστε τις τιμές στο PLC μέσω της μετατροπής στοιχείων, κατόπιν ρυθμίζει αυτόματα την περιστροφική ταχύτητα της αντλίας μέσω του μετατροπέα συχνότητας.

4. Υπάρχει μεγάλη ροή και μικρή ροή δύο παροχή νερού τρόπων.

5. Μεγάλη παροχή νερού ροής:

(α) ισχύει στην ισχυρή δοκιμή ψεκασμού νερού IPX5~IPX6

(β) σειρά ροής: 10~100L/min

(γ) ακρίβεια ροής: ±0.5L/min

(δ) Flowmeter: Lwgy-15 flowmeter στροβίλων τύπων

(ε) υδραντλία: CHL8-60L6WBC φυγοκεντρική αντλία ανοξείδωτου τύπων

6. Μικρή παροχή νερού ροής:

(α) ισχύει στην αδιάβροχη δοκιμή IPX1~IPX4

(β) σειρά ροής: 1~10L/min

(γ) ακρίβεια ροής: ±0.5L/min

(δ) Flowmeter: Lwgy-4 flowmeter στροβίλων τύπων

(ε) υδραντλία: CHL2-30L6WBC φυγοκεντρική αντλία ανοξείδωτου τύπων

7. Δεξαμενή αποθήκευσης νερού:

(α) ισχύει στην αποθήκευση νερού της ισχυρής δοκιμής ψεκασμού νερού IPX5~IPX6

(β) όγκος: 550L

(γ) διάσταση: L600mmXW660mmXH1400mm

(δ) παράθυρο παρατήρησης: παράθυρο γυαλιού

(ε) διάσταση παραθύρων παρατήρησης: W200mmXH1250mm

(f) μετρητής βάθους: ανοξείδωτο

(ζ) ύψος μετρητών βάθους: 1300mm, accuracy1mm

(η) υγρός έλεγχος επιπέδων: διακόπτης επιπλεόντων σωμάτων + σωλήνας υπερχείλισης

8. Γραφείο ελέγχου:

(α) ανίχνευση ροής: το σήμα ροής ανατροφοδοτεί μέσω ηλεκτρονικό flowmeter

(β) ροή που θέτει: σύνολο στην οθόνη αφής

(γ) ανίχνευση θερμοκρασίας: PID

(δ) ελεγκτής: PLC

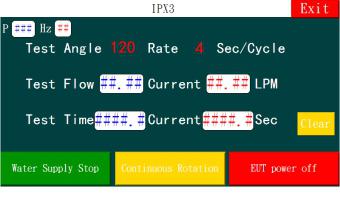

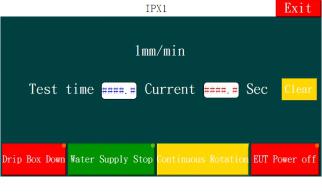

(ε) φιλική διεπαφή: MT6070IH, 7 ίντσα, οθόνη αφής χρώματος

(f) λειτουργία ελέγχου: σταθερή παροχή νερού θερμοκρασίας, σταθερή παροχή νερού ροής, σταθερή παροχή νερού πίεσης, και χρονικός έλεγχος δοκιμής.

(ζ) λειτουργία προστασίας: προστασία διαρροής, προστασία υπερφόρτωσης, προστασία βραχυκυκλώματος

9. Φίλτρο: κοχύλι ανοξείδωτου, λεπτός πυρήνας φίλτρων

10. Υλικό σώματος: βιομηχανικό κράμα αργιλίου
