| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | KINGPO |
| Πιστοποίηση: | calibration certificate |
| Ποσότητα παραγγελίας min: | 1 |
| Όγκος εργασίας: | 1m3 | Θερμοκρασία ύδατος δοκιμής: | 80±5 ℃ |
|---|---|---|---|
| Πίεση ψεκασμού: | 8Mpa10Mpa | Ροή ψεκασμού: | 14L/min~16L/min |
| Αριθμός ακροφυσίων: | 4 (0°, 30°, 60°, 90°) | Ταχύτητα περιστροφής ακροφυσίου: | 23 περιστροφές/λεπτό |
| Επισημαίνω: | IPX9 εξοπλισμός δοκιμής προστασίας εισόδου,23RPM εξοπλισμός δοκιμής προστασίας εισόδου,IPX9 αδιάβροχη αίθουσα δοκιμής |
||

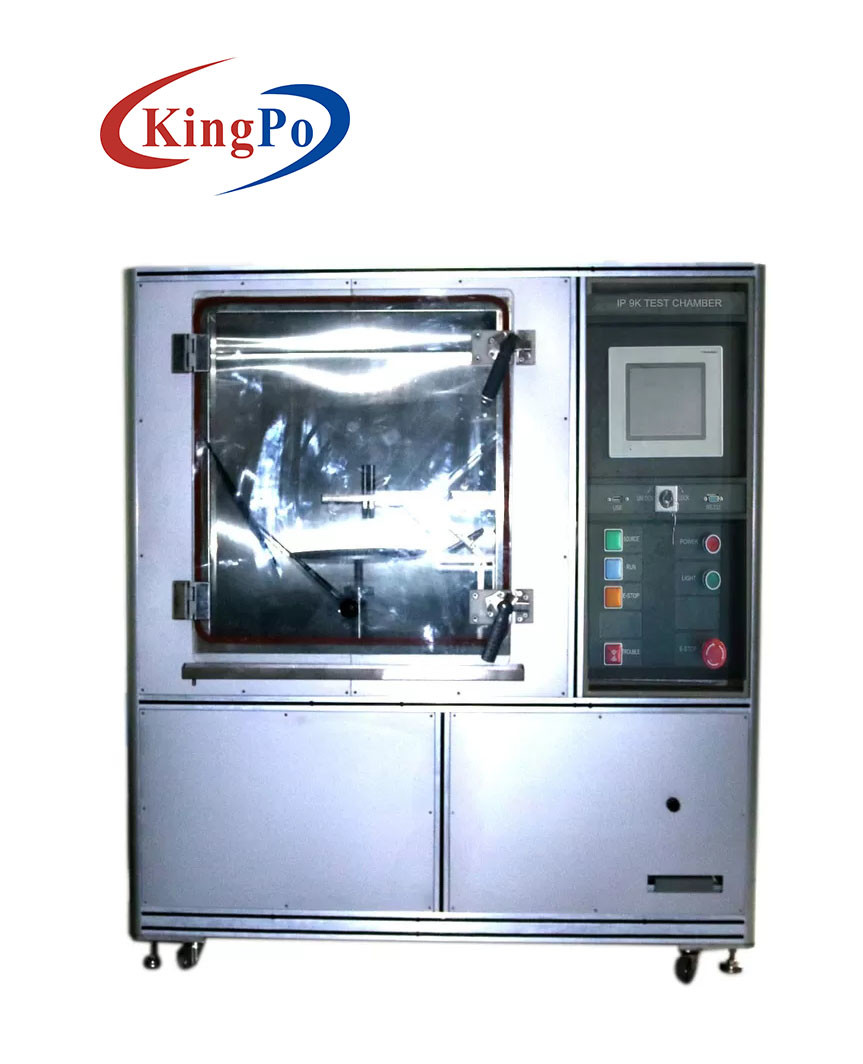

IPX9 Εξοπλισμός δοκιμής προστασίας από εισροή Υψηλή θερμοκρασία και πίεση
IPX9K Θερμοκρασία και πίεση υψηλή δοκιμαστική αίθουσα αεριωθούμενης δοκιμής
Εισαγωγή των προϊόντων:
Η συσκευή δοκιμής σχεδιάζεται και κατασκευάζεται σύμφωνα με την παράγραφο 14.2.9 της προδιαγραφής IEC EN 60529 2013 έκδοση 2.2, DIN40050-9, ISO 20653-2006, ISO 30653-2006, παράγραφος 4.9.2 του QC/T 417.1-200, παράγραφος 6.2.7 και 6.2.8 του TOYOTA ENGINEERING STANDARD TSC1000G. Εφαρμόζεται για δοκιμές αδιάβροχης ατμόσφαιρας των ηλεκτρικών και αυτοκινητοκίνητων εξαρτημάτων υπό υψηλή θερμοκρασία και υψηλή πίεση.

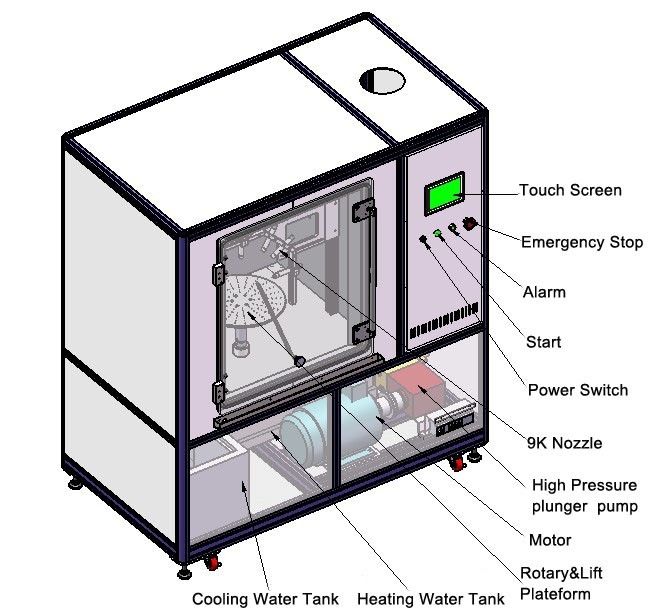

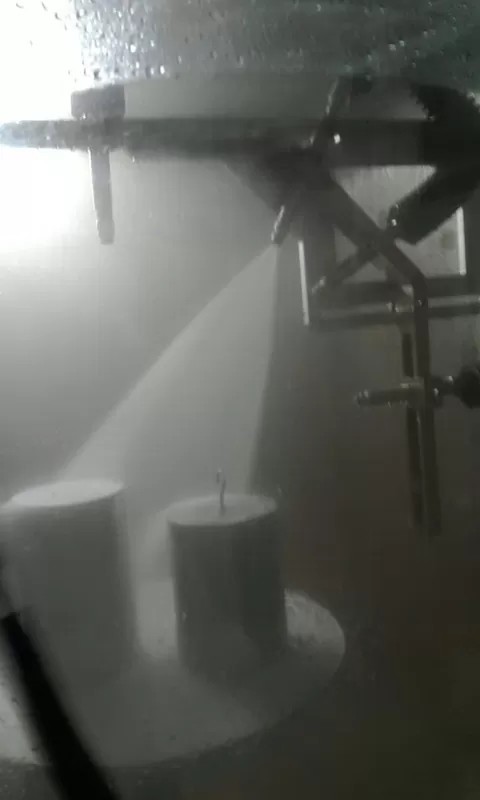

Ο εξοπλισμός αποτελείται από δεξαμενή θέρμανσης νερού, αντλία βαμβάκι υψηλής πίεσης, βαλβίδα ηλεκτροσόκ υψηλής πίεσης, πύραυλο ανεμιστήρα, πίνακα στροφής και ούτω καθεξής.θέρμανση του νερού στην δεξαμενή αποθήκευσης νερού στην απαιτούμενη θερμοκρασία, δεύτερον, τοποθετεί το δείγμα στο πίνακα περιστροφής, ρυθμίζει τη θέση του ακροφύλλου, τρίτον, κλείνει την προστατευτική πόρτα του εξοπλισμού δοκιμής, ορίζει όλες τις απαιτούμενες παραμέτρους δοκιμής και, τέλος, αρχίζει τη δοκιμή.Οι τέσσερις ακροφύσια ψεκασμού για 30 δευτερόλεπτα κατά τη διάρκεια της δοκιμής.
Τεχνικές παραμέτρους:
Άρθρο | Παράμετροι |
Όγκος εργασίας | 1m3 |
Θέρμανση νερού δοκιμής | 80±5 °C |
Πίεση ψεκασμού | 8Mpa10Mpa (προσαρμόσιμο) |
ρεύμα ψεκασμού | 14L/min16L/min (αλλαγή ανάλογα με την πίεση) |

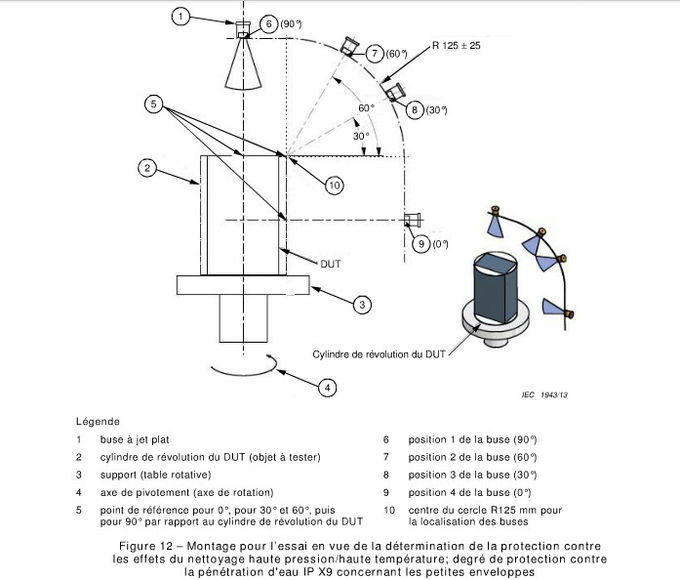

Αριθμός ακροβωτίου | 4 (0°, 30°, 60°, 90°) |

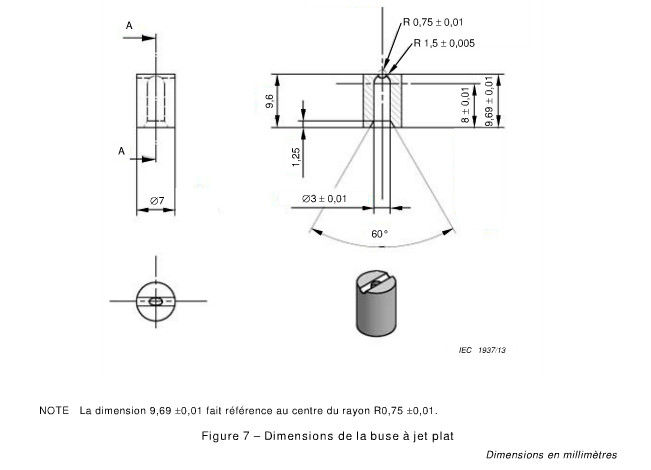

Μέγεθος ακροφύλλου | Σύμφωνα με τα πρότυπα γραφικών, να ανταποκρίνονται στα πρότυπα |
Ταχύτητα περιστροφής του ακροβωτίου | 23 στροφές ανά λεπτό |
Απόσταση ψεκασμού | 100-150 mm (προσαρμόσιμο) |
Χρόνος εκτόξευσης του ακροφυσίου | 0-99,9s (μπορεί να ρυθμιστεί) |
Ακολουθία ψεκασμού | Αυτόματη αλλαγή κατά σειρά |

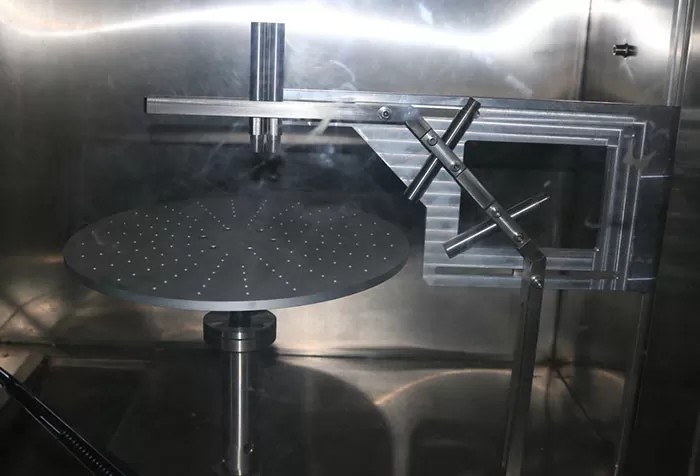

Πλατφόρμα υποστήριξης δειγμάτων | φ400 mm |
Ταχύτητα πλατφόρμας υποστήριξης δείγματος | 0-17r/min (ρύθμιση ταχύτητας χωρίς βήματα) |
Ανύψωση πλατφόρμας υποστήριξης δείγματος | 300 mm ̇ 400 mm (χειροκίνητα) |
Δοκιμαστικό επίστρωμα υποστήριξης | ≤ 15 kg |
Όγκος δεξαμενής | 50 λίτρα |
Δοκιμαστικό νερό | Ανακύκλωση |
Μετρητής ροής | Μπορεί να αποσυναρμολογηθεί |
Ηλεκτρική τροφοδοσία για το δείγμα δοκιμής | Παροχή διεπαφής για το δοκιμαζόμενο προϊόν, τροφοδοσία με ηλεκτρικό ρεύμα 4 πυρήνων, μέγιστη ισχύ 30A |

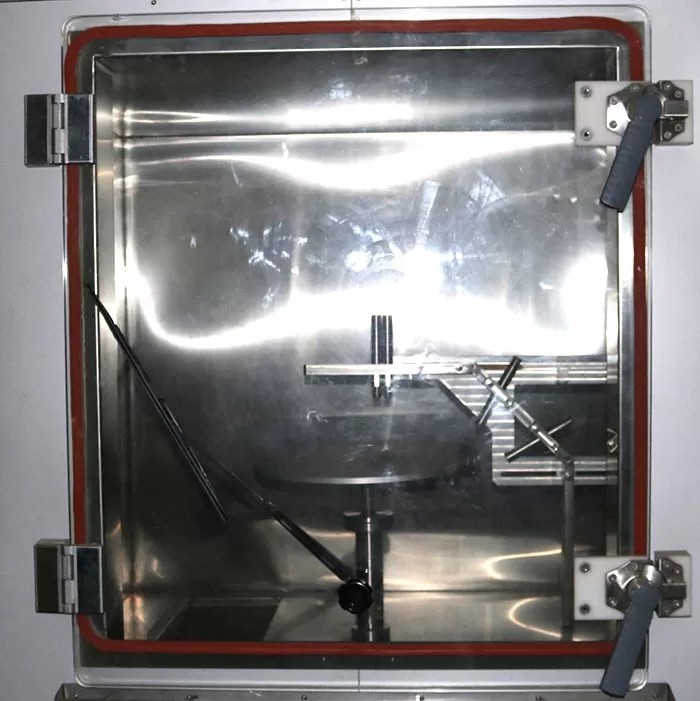

Υλικό | Το υλικό του πλαισίου είναι το βιομηχανικό αλουμίνιο, και το υλικό του εσωτερικού κελύφους είναι πλάκα από ανοξείδωτο χάλυβα SUS304 |
Τρόπος ελέγχου | Ελεγκτής PLC + χειρισμός οθόνης αφής, μετατροπέας ρυθμίσετε την πίεση του νερού |
Η Kingpo διαθέτει ένα ευρύ φάσμα εξοπλισμού δοκιμής για βαθμούς προστασίας που παρέχονται από περιβλήματα (κωδικός IP),Το υδατοασφαλές μας εξοπλισμό δοκιμής βαθμών και το σύστημα πληρούν τις απαιτήσεις όλων των δημοτικών και διεθνών προτύπων:
CEI IEC 60529 / GB 4208 Σύμβολα προστασίας που παρέχονται από τα περίβλημα (κωδικός IP)
CEI IEC 60068-2-11 / GB/T 2423.17 Βασικές διαδικασίες δοκιμών για το περιβάλλον
Δοκιμές IEC 60068-2-1 / GB/T 2423.1 Περιβαλλοντικές δοκιμές ∙ Μέρος 2-1: Δοκιμές ∙ Δοκιμή Α: Ψυχρή
CEI IEC 60068-2-2 / GB/T 2423.2 Περιβαλλοντικές δοκιμές ∙ Μέρος 2-2: Δοκιμές ∙ Δοκιμή Β: ξηρή θερμότητα
Δοκιμές περιβάλλοντος Μέρος 2-78: Δοκιμές- Κάμπιν δοκιμής: υγρασία, σταθερή κατάσταση
UL 1598 Φωτιστικά
UL 50 Περιβλήματα για ηλεκτρικό εξοπλισμό, μη περιβαλλοντικές αιτίες
