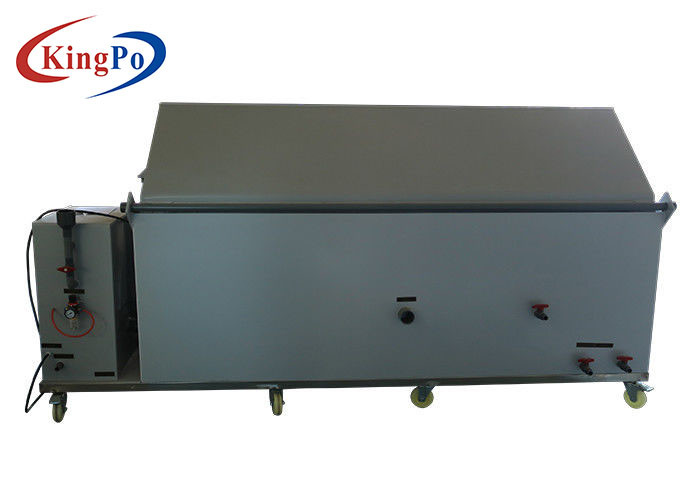

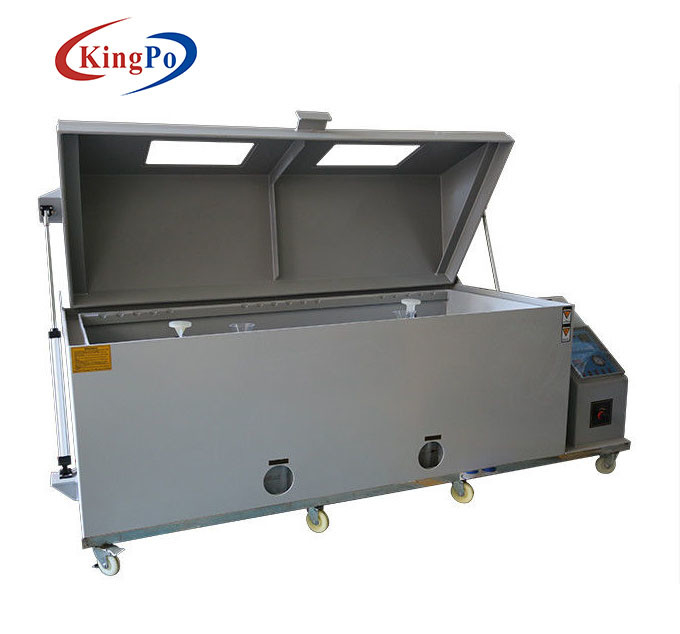

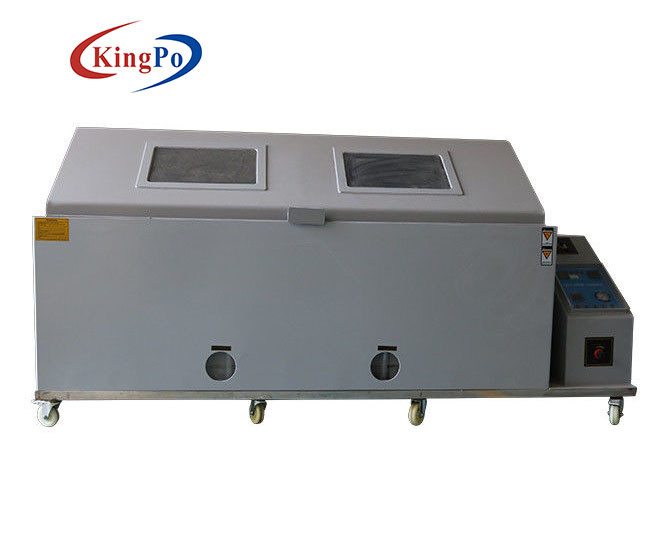

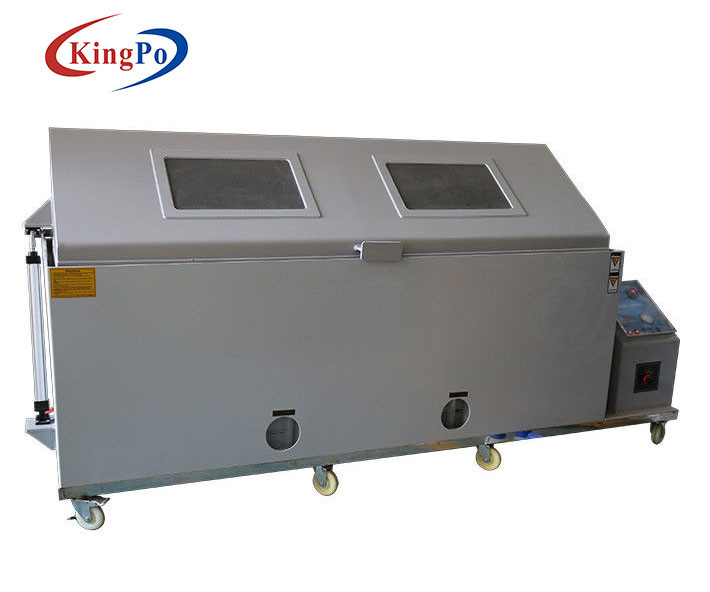

Αλατισμένη αίθουσα δοκιμής διάβρωσης ψεκασμού JIS ASTM για την επεξεργασία επιφάνειας

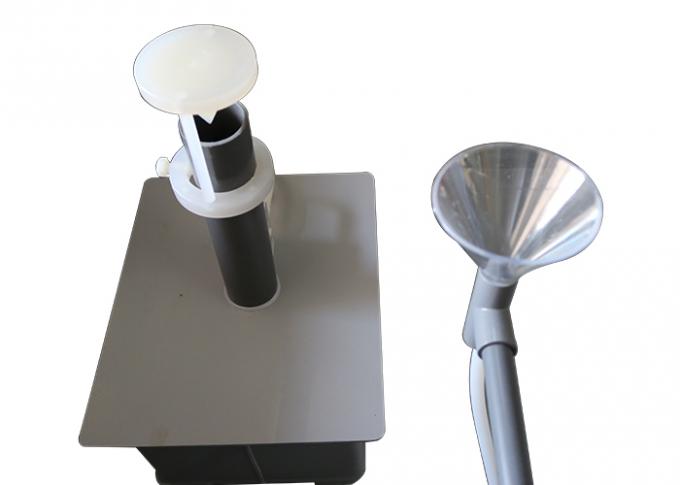

Πύργος ψεκασμού

Το ενσωματωμένο ακροφύσιο γυαλιού τοποθετείται μέσα στο σωλήνα ψεκασμού, και ο ψεκασμός καθοδηγείται μέσω του σωλήνα πύργων και διασκορπίζεται στην αίθουσα δοκιμής μέσω disperser κώνων.

Ρυθμιστής ψεκασμού

Ρυθμίστε την ποσότητα ψεκασμού με την αύξηση ή τη μείωση του. Η δεξαμενή προθέρμανσης του θαλασσινού νερού είναι στο κατώτατο σημείο του πύργου ψεκασμού. Το θαλασσινό νερό του εγχέεται για να τοποθετήσει σε δεξαμενή από το μπουκάλι ξαναγεμισμάτων. Η στάθμη ύδατος ελέγχεται από τη σφαίρα επιπλεόντων σωμάτων αυτόματα. Η έξοδος αγωγών για τον καθαρισμό κολλιέται από το φελλό σιλικόνης στο κατώτατο σημείο της δεξαμενής.

Συλλέκτης

Ο ψεκασμός από τα ακροφύσια ψεκασμού θα περιέλθει σε ένα V-shape 80cm2 εμπορευματοκιβώτιο στον ελεύθερο τρόπο πτώσης και θα οδηγηθεί στο φλυτζάνι μέτρου από το σωλήνα.

Ράφι

Το ράφι αποτελείται από τον πλαστικός-χάλυβα. Το μέγιστο φορτίο ραφιών θα είναι 2kg για το ενιαίο σημείο φόρτωσης ή 10kg για τα διεσπαρμένα φορτώνοντας σημεία.

Θερμαντική δεξαμενή

Ο σε σχήμα υ σωλήνας θέρμανσης είναι εξοπλισμένος με μια δεξαμενή θέρμανσης για την αίθουσα δοκιμής, η οποία χρησιμοποιείται για τη θέρμανση του νερού για να κρατήσει τη θερμοκρασία στο σταύλο αιθουσών δοκιμής, και η λειτουργία της θερμαίνει και συντήρηση θερμότητας.

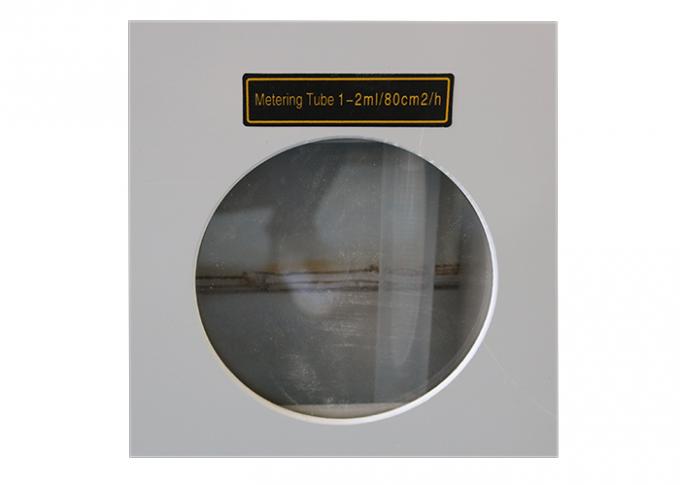

Μετρώντας σωλήνας

Συλλέξτε τον όγκο ψεκασμού για κάθε δοκιμή.

Νερό-σφραγισμένη δεξαμενή:

Μια 5cm ευρεία δεξαμενή νερού γύρω από τη διαφανή ακρυλική κάλυψη σφραγίζεται με το νερό για να αποτρέψει τον αλατισμένο ψεκασμό από τη διαρροή.

Διαποτισμένος κάδος αέρα

Τοποθετείται μέσα στο πεδίο ελέγχου, και η λειτουργία της είναι να θερμάνει και να υγράνει τον αέρα μέσω αυτού του κάδου, έτσι ώστε ο αέρας φθάνει στη διαποτισμένους υγρασία και τους ψεκασμούς.

Κολπίσκος δοκιμής

Αυτόματα ξαναγεμίστε την αλατισμένη λύση της άλμης προθερμαίνοντας τη δεξαμενή.

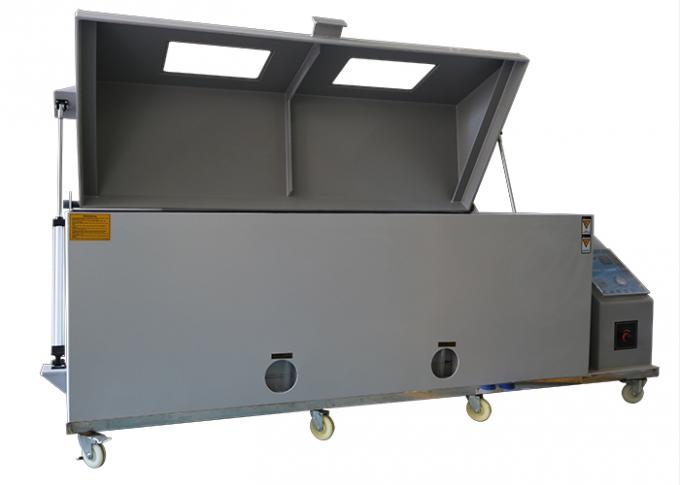

Κάλυψη αιθουσών

Μια στέγη-όπως διαφανής κορυφή με τη γωνία 100º που καλύπτουν το σώμα δοκιμής μηχανών και το ενοποιούν.

Ρυθμίστε τη βαλβίδα Τύπου

Αυτή η βαλβίδα χρησιμοποιείται για να ρυθμίσει την πίεση ψεκασμού. Μπορεί μόνο να ρυθμιστεί όταν ανοίγεται ο διακόπτης ψεκασμού και η μηχανή λειτουργεί κανονικά (όροι δοκιμής 1Kg/εκατ. ²)

Μετρητής πίεσης

Παρουσιάζει την πίεση του αέρα από τον κάδο διαποτίζω-αέρα

ακροφύσιο (εξεταστική πίεση: 1kg/cm2)

Σωλήνας εξάτμισης

Η διάμετρος του σωλήνα εξάτμισης είναι 48mm. Ο ψεκασμός στην αίθουσα απαλλάσσεται μέσω αυτής της τρύπας. Κατά δοκιμή, την είναι καλύτερο να συνδεθεί μια μάνικα για να οδηγήσει τον ψεκασμό στο εξωτερικό. Μην εμποδίστε ή έχει τη συσσώρευση νερού.

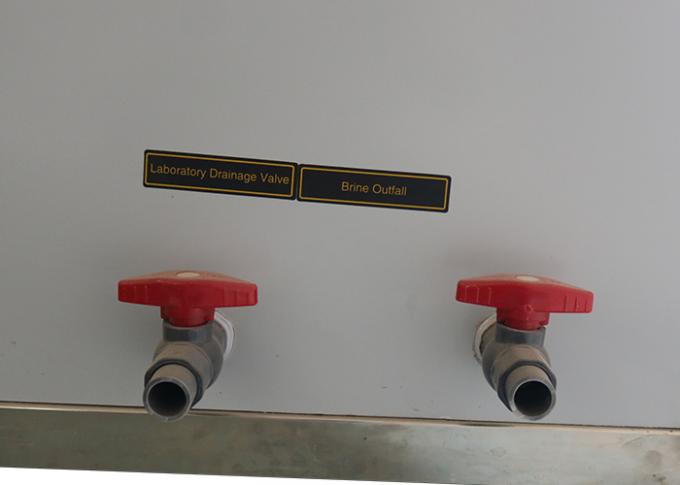

Βαλβίδα αγωγών αιθουσών

Η κόκκινη βαλβίδα σφαιρών είναι εξοπλισμένη με έναν υδροσωλήνα PVC 4 σημείου. Αυτήν την βαλβίδα ανοίγουν όταν το νερό αιθουσών είναι βρώμικο και το νερό αιθουσών πρέπει να αντικατασταθεί.

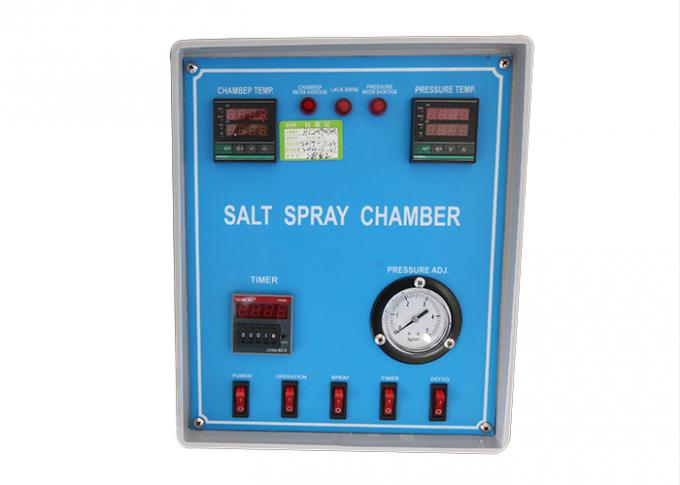

Ελεγκτής θερμοκρασίας αιθουσών δοκιμής

Ελέγξτε τη θερμοκρασία στην αίθουσα σύμφωνα με τα πρότυπα, η θερμοκρασία της αίθουσας ελέγχεται σε 35 ℃.

Ελεγκτής θερμοκρασίας κάδων διαποτίζω-αέρα

Ελέγξτε τη θερμοκρασία στον κάδο διαποτίζω-αέρα, μια άλλη συσκευή προστασίας ασφάλειας, η καθορισμένη αξία ασφάλειας θερμοκρασίας είναι 5 ° Γ υψηλότερα από την πραγματική θερμοκρασία. (Τοποθετημένος στο κιβώτιο ελέγχου)

Χρονόμετρο

Ο καθορισμένος εξεταστικός χρόνος από 0.1s σε 9999hr και σταματά τη μηχανή όταν λήγει ο χρόνος.

Δοκιμή ψεκασμού θαλασσινού νερού

35℃ για τον ελεγκτή αιθουσών δοκιμής και 47℃ (40℃-50℃) για τον ελεγκτή κάδων διαποτίζω-αέρα.

Αντιδιαβρωτική δοκιμή

50℃ για τον ελεγκτή αιθουσών δοκιμής και 65℃ (60℃-70℃) για τον ελεγκτή κάδων διαποτίζω-αέρα.

Διακόπτης δύναμης

Φωτισμένος rocker διακόπτης. Ελέγξτε τους κεντρικούς αγωγούς ολόκληρης της μηχανής.

Διακόπτης λειτουργίας

Φωτισμένος rocker διακόπτης. Ελέγξτε τη water-heater δεξαμενή και το σύστημα θερμαστρών του κάδου διαποτίζω-αέρα.

Διακόπτης χρονομέτρων

Φωτισμένος rocker διακόπτης. Ελέγξτε τη δύναμη του χρονομέτρου.

Διακόπτης ψεκασμού

Φωτισμένος rocker διακόπτης. Ελέγξτε το σύστημα ψεκασμού.

Διακόπτης Defogger

Φωτισμένος rocker τύπος διακοπτών. Ελέγξτε το σύστημα defogger και ξεφορτωθείτε τον αλατισμένο ψεκασμό μέσα στο κιβώτιο.

Λαμπτήρας έλλειψης νερού αιθουσών

Το φως θα ανοιχτεί και τη λειτουργία θα σταματήσουν όταν η στάθμη ύδατος στην αίθουσα είναι χαμηλότερη από το όριο.

Λαμπτήρας έλλειψης νερού πίεσης

Το φως θα ανοιχτεί και τη λειτουργία θα σταματήσουν όταν η στάθμη ύδατος στον κάδο διαποτίζω-αέρα είναι χαμηλότερη από το όριο.

Λαμπτήρας άλμης έλλειψης

Το φως θα ανοιχτεί και τη λειτουργία θα σταματήσουν όταν η στάθμη ύδατος της προθέρμανσης της δεξαμενής του θαλασσινού νερού είναι χαμηλότερη από το όριο.

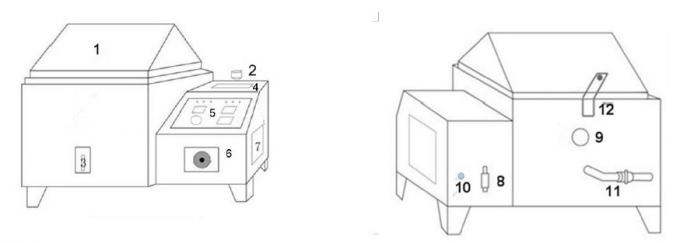

Α:

Β:

1.Test αίθουσα

8.Compressed κολπίσκος αέρα

2. Χειρωνακτική γεμίζοντας θέση νερού για τον κάδο πίεσης

9.Exhaust

3.Metering σωλήνας

10.Power ανεφοδιασμός 230V

4.Brine κολπίσκος

11.Chamber βαλβίδα αποξηράνσεων

5.Control αεροπλάνο

πλαίσιο υποστήριξης 12.Cover

6. Ρυθμίστε τη βαλβίδα Τύπου

7.Control πόρτα κιβωτίων

Πρότυπο

HH0813D

Εσωτερικό μέγεθος αιθουσών (χιλ.)

2000x800x600mm (W*D*H)

Εξωτερικό μέγεθος αιθουσών (χιλ.)

2300x1100x1400mm (W*D*H)

Θερμοκρασία αιθουσών δοκιμής

Μέθοδος δοκιμής αντίστασης διάβρωσης μεθόδου δοκιμής θαλασσινού νερού (NSS ACSS AASS) 35℃±1℃/(CASS) 50℃±1℃

Θερμοκρασία βαρελιών πίεσης

Μέθοδος δοκιμής αντίστασης διάβρωσης μεθόδου δοκιμής θαλασσινού νερού (NSS ACSS AASS) 47℃±1℃/(CASS) 63℃±1℃

Αλατισμένη συγκέντρωση

Η συγκέντρωση του χλωριούχου νατρίου 5% ή η συγκέντρωση 5% του χλωριούχου νατρίου προσθέτει 0.26g ανά λίτρο του χλωριδίου χαλκού (CuCl2 2H2O)

Πίεση συμπιεσμένου αέρα

1.00±0.01kgf/cm ²

Ποσό ψεκασμού

1.0~2.0ml/80cm ² /h (που συλλέγει τουλάχιστον για 16 ώρες, πάρτε το μέσο όρο)

Σχετική υγρασία της δοκιμής της αίθουσας

Περισσότερο από 85%

Όξινη αξία pH

6.5~7.2 3.0~3.2

Τρόπος ψεκασμού

Προγραμματίσημος ψεκασμός (συμπεριλαμβανομένου του συνεχούς ψεκασμού και του διαλείποντος ψεκασμού)

Ανταποκριθείτε στα πρότυπα

JIS, ASTM, ΚΝΣ

Παροχή ηλεκτρικού ρεύματος

230V, 60Hz
