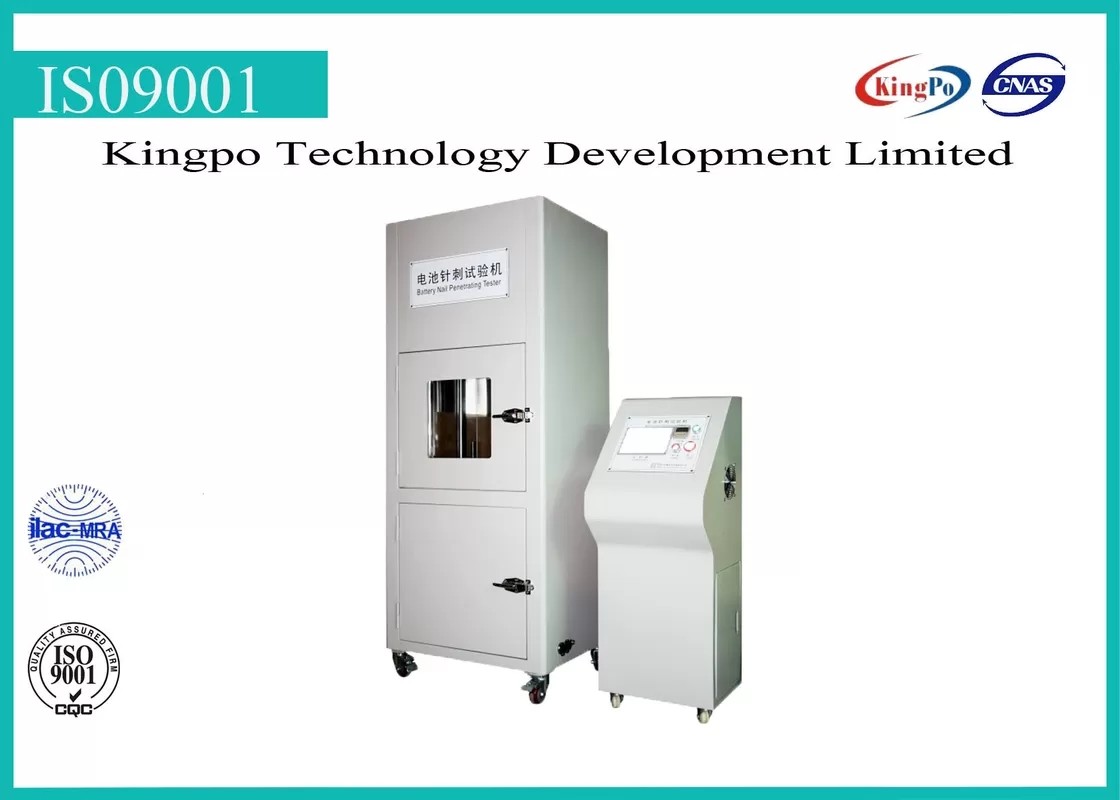

Εξοπλισμός δοκιμής μπαταριών λίθιου διείσδυσης καρφιών 300*320*320mm

Τύπος προϊόντων: KP-6055-β

Περιγραφή προϊόντων:

Το μακρινό shortcircuiter με υψηλής τάσης σχεδιάζεται για τα πρότυπα των διαφοροποιημένων δοκιμών βραχυκυκλώματος bettery, οι οποίες καλύπτουν τις απαιτήσεις της EN UN38.3 UL QC/T ΜΒ ενέργειας σχεδίων 743-2006 «863» IEC - αποταμίευση και νέο πρόγραμμα ενεργειακών οχημάτων--Δοκιμή απόδοσης μπαταριών έλξης λίθιου της EV specifica-

tion, κ.λπ. Κάνετε την εσωτερική αντίσταση ≤100mΩ για να πάρετε το μέγιστο ρεύμα βραχυκυκλώματος.

Περιγραφή σχεδίου:

Το μακρινό shortcircuiter με υψηλής τάσης σχεδιάζεται για τα πρότυπα του διαφοροποιημένου bettery, που απαιτούν την εσωτερική αντίσταση ≤100mΩ για να πάρουν το μέγιστο ρεύμα βραχυκυκλώματος και για να είναι σε θέση να αντέξουν υψηλής τάσης stroke.therefore, εμείς επιλέγει το βιομηχανικό ΣΥΝΕΧΉ ηλεκτρομαγνητικό επαφέα, τον τελικό και εσωτερικό οδηγό copperplate χαλκού. Αποδοτικός

ο διασκεδασμός θερμότητας, εξασφαλίζει shortcircuiter, μειώνοντας την απώλεια συσκευής δοκιμής και εξασφαλίζει ακρίβεια στοιχείων.

Ανταποκριθείτε στα πρότυπα: ΠΡΌΤΥΠΑ ΤΟΥ ΜΒ, ΤΟΥ IEC, ΤΟΥ EN, UN38.3, UL1642/UL 2054, QC/T 742-2006, QC/T 743-2006, Κ.ΛΠ. Το παρατηρήστε μετά από τελειωμένο δοκιμή 6h αργότερα με τη θερμοκρασία εξωτερικού enclosure≦170℃.Battery που είναι κατάλληλου χωρίς την ολοκλήρωση ή ρωγμή.

Χαρακτηριστικό γνώρισμα προϊόντων:

1. Υψηλής τάσης επαφέας DV:

1.1 τηρήστε μακρυά από την τάση ΣΥΝΕΧΟΥΣ εργασίας σύνδεσης και αποσύνδεσης 660V.

1.2 εκτιμημένη τάση 1000A εργασίας.

1.3 επίπεδη γενική δομή. Το ηλεκτρομαγνητικό σύστημα και το κύριο τόξο-extingushing σύστημα επαφών καθορίζονται underframe με τη γωνιακή περιστροφή clapper-τύπων. Το ηλεκτρομαγνητικό σύστημα και το διπλό τύλιγμα προσελκύουν τη σπείρα

1.4 η κύρια επαφή αποτελείται από τον κόκκινο χαλκό. Αντίσταση επαφών του χαμηλού επαφέα και γρήγορη αντίδραση.

1.5 αξιόπιστη και ασφαλής μετακίνηση επαφέων, μακριά ζωή υπηρεσιών και κατάλληλη συντήρηση.

2. Τηλεχειρισμός

2.1 ασύρματος έλεγχος της μεγάλης τηλεφωνικής απόστασης.

2.2 η αξιόπιστη και σταθερή λειτουργία, έχει την μόνος-κλειδαριά και interock τη λειτουργία, το ισχυρό αποσυμφορητικό χαρακτηριστικό γνώρισμα και τη μακριά ζωή υπηρεσιών.

3. Βολτόμετρο

3.1 μέτρηση τάσης: 0-100V, εξασφαλίστε ακρίβεια

3.2 επίδειξη ακρίβειας: F.S ±0.2% rdg ±1digit

3.3 τρόπος δράσης: διπλό ολοκλήρωμα

4. Αμπερόμετρο

4.1 τρέχουσα μέτρηση:: 0-500A και 0-1000A

4.2 επίδειξη ακρίβειας: F.S ±0.2% rdg ±1digit

4.3 τρόπος δράσης: διπλό ολοκλήρωμα

5. Βασική διαμόρφωση

Ολόκληρο το σύνολο οργάνου δοκιμής αποτελείται από τον υψηλής τάσης επαφέα βραχυκυκλώματος, τον τηλεχειρισμό, το volmeter, το αμπερόμετρο, κ.λπ.

περιοχή 6.T est

Διευθύνετε τη δοκιμή στο χωριστό εργαστήριο και ανοίξτε το παράθυρο εξέτασης για να καταγράψετε την τάση στο πλαίσιο του βραχυκυκλώματος και των τρεχόντων στοιχείων.

Προδιαγραφή προϊόντων

Συναντήστε το νέο διεθνές πρότυπο

1. Εξωτερικό βραχυκύκλωμα κάτω από την κανονική θερμοκρασία.

Πλήρως χρεώστε το bettery σύμφωνα με τις διευκρινισμένες μεθόδους δοκιμής. Το βάλτε κάτω από τη θερμοκρασία της μπαταρίας 20℃±5.When φθάνει σε 20℃±5, τοποθετεί για 30mins, κατόπιν συνδέει τον αντίθετο και αρνητικό πόλο με το καλώδιο και εξασφαλίζει ότι όλη η εξωτερική αντίσταση είναι αλλαγές 80mΩ±20mΩ.Monitor της θερμοκρασίας bettery. Τελειώστε τη δοκιμή όταν προκύπτει μια από αυτές τις δύο περιστάσεις:

α) πτώση θερμοκρασίας 20% της αιχμής

β) σύνδεση 24h

Μπαταρία που είναι κατάλληλη χωρίς την πυρκαγιά και έκρηξη. Λιγότερο από 150℃

Σημείωση: Ο συντελεστής θερμοκρασίας της ειδικής αντίστασης καλωδίων πρέπει να είναι λιγότερο από 5x10¯ ³ ℃¯ ¹, όπως το constantan καλώδιο.

2. Υψηλής θερμοκρασίας εξωτερικό βραχυκύκλωμα

Πλήρως χρεώστε το bettery σύμφωνα με τις διευκρινισμένες μεθόδους δοκιμής. Το βάλτε κάτω από τη θερμοκρασία της μπαταρίας 55℃±5.When φθάνει σε 55℃±5, τοποθετεί για 30mins, κατόπιν συνδέει τον αντίθετο και αρνητικό πόλο με το καλώδιο και εξασφαλίζει ότι όλη η εξωτερική αντίσταση είναι αλλαγές 80mΩ±20mΩ.Monitor της θερμοκρασίας bettery. Τελειώστε τη δοκιμή όταν προκύπτει μια από αυτές τις δύο περιστάσεις:

α) πτώση θερμοκρασίας 20% της αιχμής

β) σύνδεση 24h

Μπαταρία που είναι κατάλληλη χωρίς την πυρκαγιά και έκρηξη. Λιγότερο από 150℃

3. Λειτουργία βραχυκυκλώματος κάτω από την προστασία βραχυκυκλώματος

Διευθύνετε μια δοκιμή κύκλων 500 στη διαταγή με το δείγμα

α) ο αντίθετος και αρνητικός πόλος στην ομάδα βραχυκυκλώματος και τερματικό παραγωγής στο κύκλωμα προστασίας.

β) θέση αυτό για 1min μετά από τις εργασίες συσκευών προστασίας.

Η συνολική εξωτερική αντίσταση είναι 80mΩ±20mΩ στο βραχυκύκλωμα.

Η συσκευή πρέπει να λειτουργήσει σε κάθε κύκλο.
